Devamını okuRulman boyutunu ölçmek için üç sayıya ihtiyacınız vardır: iç çap (delik) , dış çap (OD) ve genişlik . Her boyutu doğrudan rulman üzerinde ölçmek için bir kumpas kullanın veya rulmanın basılı parça numarasını okuyun ve standart bir delik tablosu kullanarak kodunu çözün. Milimetre veya inç cinsinden kaydedilen bu üç ölçüm, yedek rulmanı tanımlamak veya katalogdan eşleşen rulmanı sipariş etmek için gereken tek şeydir.
Rulmanlar dışarıdan basit görünür, ancak iç çap boyutunda yarım milimetrelik bir uyumsuzluk bile yedek parçanın mile veya yatağa takılmasını engelleyebilir. Bu kılavuz, rulman boyutunun nasıl doğru şekilde ölçüleceğini, gerekli araçları, rulman parça numaralarının nasıl çözüleceğini ve çoğunlukla yanlış parçanın sipariş edilmesine yol açan hataları tam olarak açıklamaktadır.

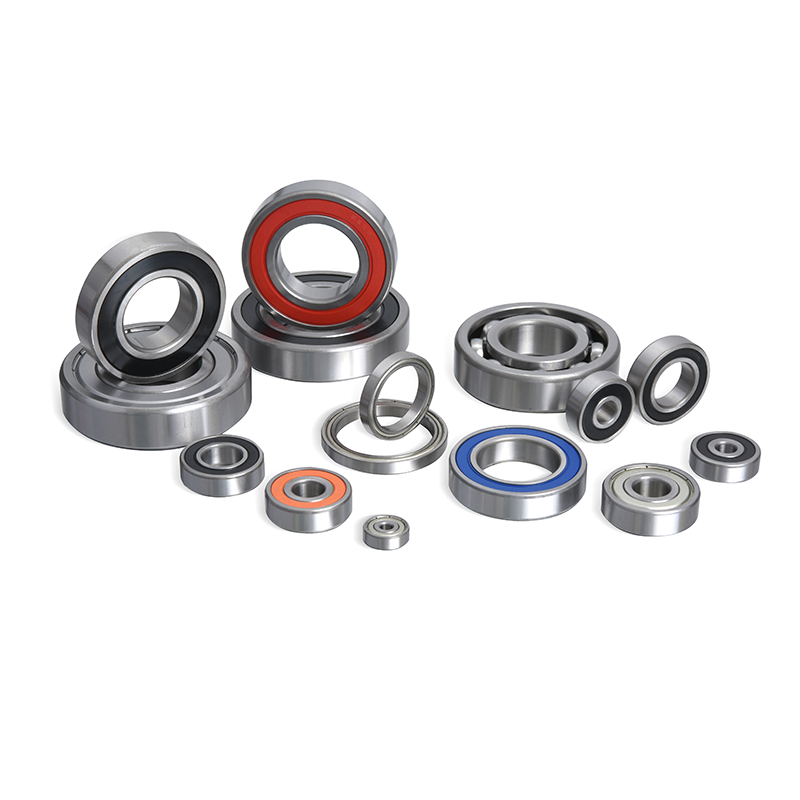

İster bilyalı ister makaralı rulman olsun, her yuvarlanma elemanlı rulman, uluslararası standart kapsamında oluşturulan aynı üç sınır boyutuyla tanımlanır. ISO 15:2017 metrik bilyalı rulmanlar için ve ABMA Standardı 9 Amerika Birleşik Devletleri'nde. Her boyutun neyi temsil ettiğini bilmek, rulman boyutunu doğru şekilde ölçmenin ilk adımıdır.
Delik çapı, milin geçtiği yatağın ortasındaki deliktir. Bu en kritik boyuttur, çünkü delik mil çapına uymuyorsa rulman monte edilemez. Delik boyutları genellikle minyatür rulmanlarda 3 mm'den endüstriyel rulmanlarda 200 mm'ye kadar değişir.
Dış çap, yatağın mahfazanın içine oturduğu dış kenarı boyunca yapılan ölçümdür. Dış çap, yatağın aşırı gevşeklik veya müdahale olmadan oturmasını sağlayacak kadar yatak deliğine tam olarak uymalıdır.
Genişlik, dönme ekseni boyunca ölçülen yatağın bir yüzünden diğerine olan mesafeyi ifade eder. Eksenel yataklarda bu boyuta bazen genişlik yerine yükseklik denir ancak aynı şekilde ölçülür.
| Boyut | Neyi Ölçer? | Tipik Araç | Ortak Aralık |
|---|---|---|---|
| Delik (İç Çap) | Şaft tarafındaki deliğin çapı | İç kumpas, dijital kumpas | 3 mm'den 200 mm'ye |
| Dış Çap | Muhafaza tarafındaki yüzeyin çapı | Dış kumpas, dijital kumpas | 8 mm'den 350 mm'ye |
| Genişlik | İki yüz arasındaki mesafe | Derinlik göstergesi, kaliper çeneleri | 2 mm'den 90 mm'ye |
Dijital kumpas, çoğu kullanıcı için rulman boyutunu ölçmek için en pratik araçtır ve 0,02 mm'ye kadar doğru okumalar sunar. Daha sıkı toleranslı çalışmalar için bir mikrometre veya delik ölçer hassasiyeti daha da artırır.
Dijital kumpas, dış çeneler, iç çeneler ve derinlik çubuğu arasında geçiş yaparak tek bir aletle delik, dış çap ve genişliği ölçer. Dijital kumpaslar tipik olarak 0,01 mm veya 0,0005 inçlik bir çözünürlükte okunurken, geleneksel bir sürmeli kumpas manuel olarak yaklaşık 0,05 mm çözünürlüğe kadar okunur.
Mikrometre, genellikle 0,001 mm dahilinde kumpastan daha yüksek doğruluk sunar; bu da onu millerde, dişli kutularında veya tolerans istiflemenin önemli olduğu havacılık bileşenlerinde kullanılan hassas rulmanlar için tercih edilen araç haline getirir.
Rulmanın muhafazası veya halkası üzerinde hâlâ okunaklı bir parça numarası basılıysa, numaranın kendisi delik, dış çap ve genişlik serisini kodladığından, bir rulman numarası çizelgesi tamamen fiziksel ölçümün yerine geçebilir.
| Araç | Tipik Doğruluk | En İyi Kullanım Durumu | Sınırlama |
|---|---|---|---|
| Dijital Kumpas | ±0,02 mm | Genel delik, dış çap, genişlik kontrolleri | Pil bağımlı |
| Sürmeli Kumpas | ±0,05 mm | Saha ölçümleri, pil gerektirmez | Daha yavaş okuma |
| Mikrometre | ±0,001 mm | Hassas tolerans doğrulaması | Takım başına sınırlı ölçüm aralığı |
| Rulman Numarası Tablosu | Tam (okunaklıysa) | Hızlı tanımlama, alet gerektirmez | Numara aşınmışsa işe yaramaz |
Bir yatağın doğru şekilde ölçülmesi, adımlar sırasıyla takip edildiğinde beş dakikadan az sürer. Aşağıdaki süreç bilyalı rulmanlar, makaralı rulmanlar ve çoğu baskı rulmanı için geçerlidir.
Çoğu metrik rulman, ISO 104 kapsamında belirlenen ve endüstri çapında kullanılan bir formüle dayalı olarak parça numarasının son iki rakamının delik boyutunu gösterdiği bir numaralandırma sistemini izler. 04'ten 96'ya kadar olan delik kodları için, delik çapını milimetre cinsinden bulmak için iki basamaklı kodu 5 ile çarpın.
Örneğin numaralı bir rulman 6203 5 ile çarpma kuralı yerine 04'ün altındaki istisna aralığına giren "03" delik koduna sahiptir. 00'dan 03'e kadar olan delik kodları formül yerine sabit değerleri kullanır.
| Delik Kodu | Delik Çapı | Örnek Parça Numarası |
|---|---|---|
| 00 | 10 mm | 6200 |
| 01 | 12 mm | 6201 |
| 02 | 15mm | 6202 |
| 03 | 17 mm | 6203 |
| 04 | 20mm (4x5) | 6204 |
| 10 | 50mm (10x5) | 6210 |
Tam parça numarası 6203 aynı zamanda delik boyutundan daha fazlasını anlatır: baştaki "6", tek sıralı sabit bilyalı rulman serisini belirtir ve delik kodundan önceki "2" hafif hizmet serisini belirtir; bu, dış çap ve genişliğin, tam olarak bu delik ve seri kombinasyonu için standartlaştırılmış 40 mm dış çap ve 12 mm genişlik değerlerine uyduğu anlamına gelir.
Metrik rulmanlar milimetre cinsinden ölçülür ve ISO numaralandırmasını takip ederken, inç bazlı rulmanlar kesirli veya ondalık inç cinsinden ölçülür ve metrik standardizasyonun küresel olarak yayılmasından önce Kuzey Amerika ekipmanlarında yaygın olan ANSI/ABMA numaralandırma kurallarını takip eder.
| Özellik | Metrik Rulmanlar | İnç Rulmanlar |
|---|---|---|
| Ölçü Birimi | Milimetre (mm) | İnç (inç) |
| Geçerli Standart | ISO 15 / ISO 104 | ABMA / ANSI |
| Ortak Kullanım Bölgesi | Küresel, dünya çapında baskın | Eski Kuzey Amerika ekipmanı |
| Numaralandırma Stili | Delik kodu x 5 formülü | Kesirli delik (örn. 1/2 inç) |
| Değiştirilebilirlik | İnç boyutlarıyla doğrudan değiştirilemez | Metrik boyutlarla doğrudan değiştirilemez |
İki sistemi karıştırmak en sık yapılan kaynak bulma hatalarından biridir. 19,05 mm'lik bir delik matematiksel olarak 0,75 inç ile aynıdır, ancak rulmanın kendisi, hangi standarda göre üretildiğine bağlı olarak farklı bir parça numarası taşıyacaktır; dolayısıyla sayıyı tek başına dönüştürmek, uyumun doğrulanması için yeterli değildir.
Bir rulmanın parça numarası aşındığında veya zaten arızalanıp parçalandığında, bu iki yüzeyin rulman deliği ve dış çapıyla tam olarak eşleşmesi gerektiğinden, yatağın kendisi yerine doğrudan mil çapını ve yatak deliğini ölçün.
Bir dış kumpas kullanarak yatağın oturduğu mili ölçün ve bir iç kumpas veya teleskopik mastar kullanarak mahfaza deliğini ölçün. Şaft çapı, rulmanın delik boyutuna eşittir ve yatak deliği, üreticinin belirttiği takma toleransı dahilinde rulmanın dış çapına eşittir. Genişlik tipik olarak muhafazada kalan boşluktan tahmin edilebilir veya bilinen iki boyut kullanılarak bir değiştirme kataloğuyla eşleştirilebilir.
Kumpas olmadan en kolay yöntem, rulmanın korumasına damgalanmış parça numarasını okumak ve bunu bir delik tablosunda aramaktır; çünkü sayı tek başına herhangi bir ölçüm aleti olmadan iç çapı, dış çapı ve genişliği gösterir.
17 mm yerine 16,98 mm gibi standart bir boyutun biraz dışına çıkan bir kumpas okuması, ölçüm hatasını değil, genellikle normal üretim toleransını veya küçük aşınmayı yansıtır ve en yakın standart delik boyutuna yuvarlanmalıdır.
Bir cetvel yaklaşık bir yatak boyutu verebilir, ancak değiştirme siparişi vermek için yeterince doğru değildir, çünkü cetvel okumaları tipik olarak yalnızca yaklaşık 0,5 mm'ye kadar hassastır ve bu, iki bitişik standart delik boyutu arasındaki farkı kapsayabilir.
Parça numarası 6203 veya 6309 gibi ISO delik kodu formatını takip ediyorsa rulman metriktir ve sayı, konik makaralı rulman serilerinde kullanılanlar gibi kesirli veya ondalık inç gösterimine atıfta bulunuyorsa inç boyutludur.
Delik ve dış çap eşleştiğinde bile genişlik hala önemlidir, çünkü çok dar veya çok geniş bir rulman yatağın içinde kayabilir veya tutucu omuzlara oturamayabilir, bu da erken aşınmaya veya gürültüye yol açabilir.
